Centralna
procesna enota zdruľuje CNC, PLC in komunikacijske funkcijeNUM CNC KRMILJA

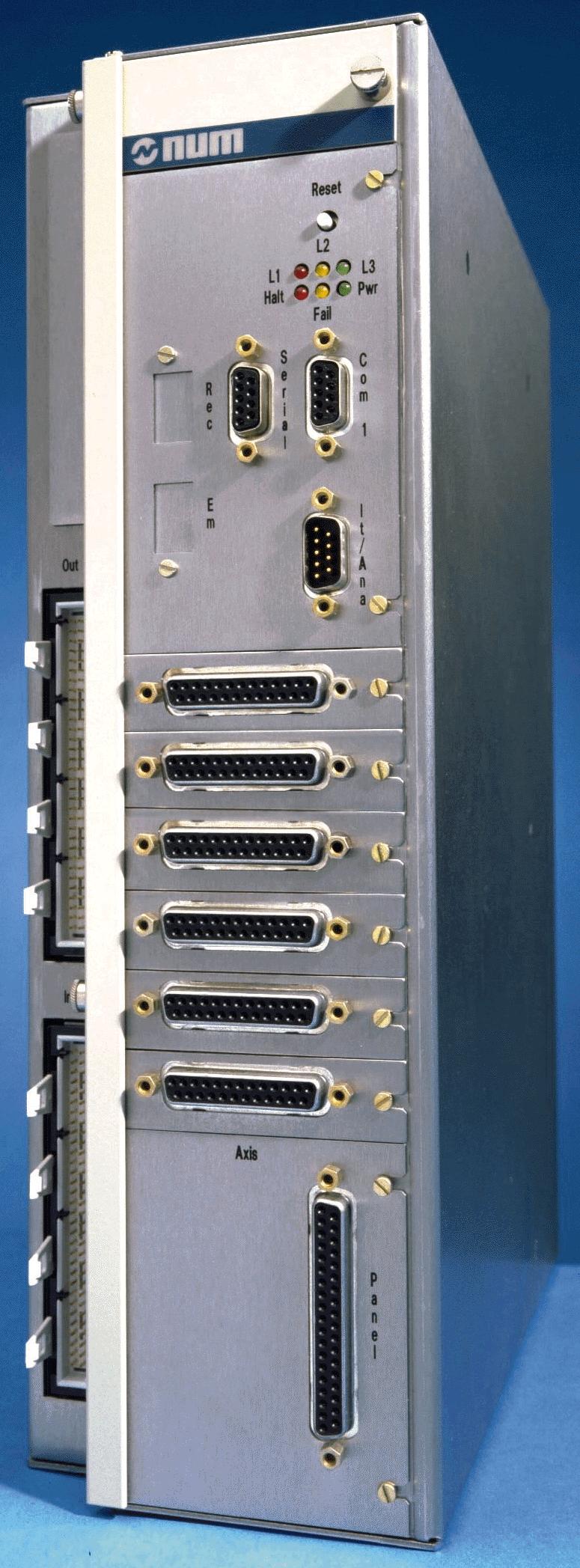

Num Power 1020
Centralna
procesna enota zdruľuje CNC, PLC in komunikacijske funkcije
Osnovna konfiguracija vključuje:
- 2 do 4 osi odvisno od konfiguracije (T,M,G,W)
- Naslavljanje do 112 digitalnih vhodov in izhodov (PLC) - opcija
- 2 12-bitna analogna (ADC) vhoda
- 1 12-bit analogni (DAC) izhod
- 2 24 V strojni prekinitvi (meritve s senzorjem na dotik)
- Na voljo je v dveh verzijah:
- Z kontrolno (in video) kartico za komunikacijo s kompaktnim ali prenosnim operaterskim panelom;
- Brez kontrolne kartice za uporabo s PC panelom FTP41 ali z zunanjim PC računalnikom
Konfiguracije krmilja:
- M rezkanje (vrtanje)
- T struľenje
- GC cilindrično bruąenje
- GS povrąinsko bruąenje
- W obdelava lesa
Centralna procesna enota zdruľuje CNC, PLC in komunikacijske funkcije
Osnovna konfiguracija vključuje:
- 1 do 6 osi odvisno od konfiguracije (T,M,G,W)
- Naslavljanje do 256 digitalnih vhodov in izhodov - verzija W do 384 (PLC)
- 2 12-bitna analogna (ADC) vhoda
- 1 12-bit analogni (DAC) izhod
- 2 24 V strojni prekinitvi (meritve s senzorjem na dotik)
- Na voljo je v dveh verzijah:
- Z kontrolno (in video) kartico za komunikacijo z NUM paneli;
- Brez kontrolne kartice za uporabo s PC panelom FTP41 ali z zunanjim PC računalnikom
Obstajata dve različni izvedenki Num Power 1040 Optima in Ultra. Ultra vključuje koprocesor, ki izboljąa odzivne lastnosti sistema.
Konfiguracije krmilja:
- M rezkanje (vrtanje) in Mplus
- T struľenje in Tplus
- GC cilindrično bruąenje
- GS povrąinsko bruąenje
- W obdelava lesa
- GP sploąno namenski stroji, transporte linije....
Centralna procesna enota zdruľuje CNC, PLC in komunikacijske funkcije. Preko DISC NT digitalnega busa lahko kontrolira do 16 servo sistemov.
Osnovna konfiguracija vključuje:
- Do 16 osi in vreten
- Naslavljanje do 768 digitalnih vhodov in izhodov (PLC)
- 2 12-bitna analogna (ADC) vhoda
- 1 12-bit analogni (DAC) izhod
- 2 24 V strojni prekinitvi (meritve s senzorjem na dotik)
- Na voljo je v dveh verzijah:
- Z kontrolno (in video) kartico za komunikacijo z NUM paneli;
- Brez kontrolne kartice za uporabo s PC panelom FTP41 ali z zunanjim PC računalnikom
Obstajata dve različni izvedenki z ali brez koprocesorja. Koprocesor je potreben, če uporabljamo dinamične operaterje v C jeziku (opcija 000 249)
Konfiguracije krmilja:
Konfiguraciji za rezkanje in struľenje pokrivata vse aplikacije
Centralna procesna enota zdruľuje CNC, PLC in komunikacijske funkcije.
Na voljo je v dveh verzijah:
- Z kontrolno (in video) kartico za komunikacijo z NUM paneli;
- Brez kontrolne kartice za uporabo s PC panelom FTP41 ali zunanjim PC računalnikom
Obstajata dve različni izvedenki z ali brez koprocesorja. Koprocesor je potreben, če uporabljamo dinamične operaterje v C jeziku (opcija 000 249)
Num
Power 1060
- Do 8 osi in 12 merilnih sistemov
- Naslavljanje do 336 vhodov in izhodov (razen konfigiracije W kjer je 512 V/I točk)
- 2 12-bitna analogna (ADC) vhoda
- 1 12-bit analogni (DAC) izhod
- 2 24 V strojni prekinitvi (meritve s senzorjem na dotik)
Num
Power 1080
- Do 32 osi
- Naslavjanje do 1024 vhodov in izhodov
- 2 12-bitna analogna (ADC) vhoda
- 1 12-bit analogni (DAC) izhod
- 2 24 V strojni prekinitvi (meritve s senzorjem na dotik)
Obstajata dve različni izvedenki z ali brez koprocesorja, ki izboljąa ľe tako odlične odzivne lastnosti sistema.
Raząiritvene enote za priklop osi (Modax)
Če je v sistemu več kot 6 osi se uporabi centralna enota v povezavi z raząiritveno enoto, v katero lahko poleg merilnih kartic vstavimo tudi vhodno / izhodne kartice.
- 1060/1080 z 2 do 6 merilnimi karticami brez Modax - a
- 1060 od 7 do 12 merilnimi karticami (največ 8 osi!) 1 Modax
- 1080 od 7 do 16 merilnimi karticami 1 Modax
- 1080 od 17 do 27 merilnimi karticami 2 Modax
- 1080 od 28 do 32 merilnimi karticami 3 Modax
Konfiguracije krmilja:
- M rezkanje (vrtanje)
- T struľenje
- GC cilindrično bruąenje
- GS povrąinsko bruąenje
- W obdelava lesa
Num

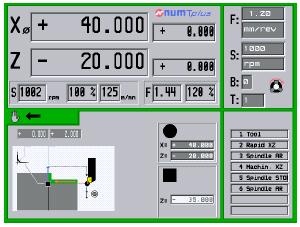

Mplus in Tplus sta
intuitivni CNC krmilji, pri katerih je kombinirana fleksibilnost in
enostavnost klasičnih
obdelovalnih strojev z natančnostjo in produktivnostjo CNC krmilij.
Zgrajeni sta na osnovi Num Power 1040. Zanju je razvita posebna programska oprema in streľni panel sestavljen iz:
-Posebne tipkovnice, ki je prirejena načinu dela "teach-in", s posebnimi tipkami za izbiro načina dela, vnosa podatkov in tipkami za nadzor stroja. Z CNC krmilnikom je povezana po optičnem kablu.
-Ločen zaslon je lahko: 9" monokromatski (MS20), 10" barvni (CS20) ali 14" barvni (CS30)
-Zaslon se lahko nadomesti z CP30 ali FS20 monitorjem (z opcijo popolno ISO programiranje), ki olająa vnos in pisanje programov.
-Z opcijo "Light ISO" se programi vnaąajo z izbiro obdelovalnih operacij, ki so predstavljene z ikonami. Avtomatsko prevajanje v ISO program preprečuje napake in prihrani veliko časa. Opcija omogoča tudi grafično simulacijo obdelovalnega programa. Prav tako je omogočen vnos ISO programov pisani za serijo 1000.
-Z opcijo "Full ISO" imamo dostop do popolne funkcionalnosti ISO programiranja in grafične simulacije. Zahtevana je zamenjava zaslona z CP30 ali FS20 CNC streľnim panelom.
Načini dela:
Ročni
način dela:
Obdelava se izvaja z uporabo ročnih koles na enak način kot pri klasičnih strojih:
-Pri rezkanju: za povrąinsko obdelavo se uporabljajo tri ročna kolesa.
-Linearna in kroľna interpolacija v eni ravnini se izvaja z samo enim ročnim kolesom.
-Pri struľenju: uporabljajo se ročna kolesa skupaj z programirljivimi omejitvenimi stikali.
Raząirjen ročni način dela:
Operaterju je na voljo več operacij z izvlekom orodja:
-Pri rezkanju: eno ali dvostransko čelno rezkanje, linearna in enoosna izdelava kontur, linerano in kroľno končno rezkanje, rezanje navojev, vrtanje, obdelava ľepov in otokov.
-Pri struľenju: čeljenje, struľenje, izdelava kontur, rezanje navojev, rezanje izvrtin, struľenje stoľcev in utorov.
Avtomatski način dela:
Groba in fina obdelava se izvaja avtomatsko:
-Pri rezkanju: eno ali dvostransko čelno rezkanje, linearna in enoosna izdelava kontur, linerano in kroľno končno. rezkanje, povrtavanje, grezenje, vrtanje, obdelava ľepov in otokov, rezanje navojev, profiliranje.
-Pri struľenju: čeljenje, struľenje, izdelava kontur, rezanje navojev, rezanje izvrtin, struľenje stoľcev in utorov.
-Avtomatski način omogoča izdelavo več identičnih kosov.
